Базовая станция цифрового стандарта DMR Tier2 на базе цифрового ретранслятора Hytera RD985S
предназначена для построения сетей радиосвязи различного уровня: от простых односайтовых систем, до многозоновых распределенных радиосетей. Используется цифровой режим DMR Tier II или/и аналоговый. Пользователь может использовать аналоговые и цифровые радиостанции Hytera, устройство автоматически определяет режим работы абонента.
Взаимодействие между несколькими базовыми станциями осуществляется по IP сети, вы можете соединить устройства как в одной локальной сети, так и через интернет. Таким образом можно объединить в одну рабочую группу абонентов из разных филиалов предприятия. Устройство с одинаковым успехом можно использовать как в односайтовой системе связи, так и в многоуровневых системах IP Site Conncet, а также совместно с диспетчерскими приложениями для диспетчеризации предприятий типа Hyterus.
Две независимых группы абонентов на одной паре частот. В основе обмена информацией используется технология TDMA - временное разделение пакетов данных. Информация первого "слота" и второго передается и принимается поочередно друг за другом. Это так называемая "двухслотовая" передача голосовых и вспомогательных данных. Таким образом, в сравнении с аналоговым режимом, цифровой режим TDMA экономит частотный ресурс и вместо двух пар частот можно использовать одну.
Выходная мощность передатчика программируется в диапазоне от 5 до 50 Ватт. При работе в аналоговом режиме можно применять тоновое кодирование CTCSS/CDCSS. Для снижения помех разработчик использовал узкополосные фильтры с высокими значениями добротности и современные схемы коррекции ошибок при обработке цифрового сигнала.
|
№ п/п
|
Наименование оборудования
|
Единица измерения
|
|
1
|
Базовая станция цифрового стандарта DMR Tier2
|
комплект
|
|
1.1
|
Цифровой ретранслятор стандарта DMR Hytera RD 985S VHF, частота 136-174 МГц, , мощность 5-50Вт, с поддержкой режима DMR Tier2 и XPT
Краткие характеристики
Рабочие частоты, МГц 136-174
Количество каналов 16
Мощность, Вт 5-50
|
1
|
|
1.2
|
Блок питания для радиостанций и ретрансляторов с возможностью использования внешней резервной АКБ
|
|
1.3
|
Кабель коаксиальный RG-214/U длина 30м.
|
|
1.4
|
Комплект коаксиальных разъемов N-типа (male) для кабеля RG-214/U
|
|
1.5
|

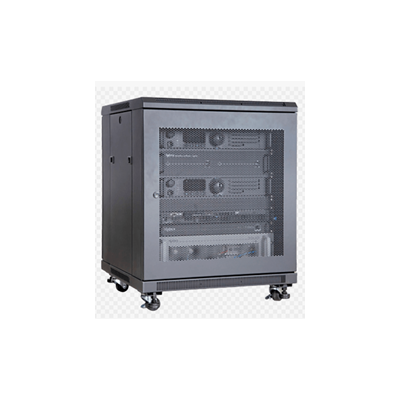

Шкаф телекоммуникационный не менее 12 U для внутреннего размещения с электрической разводкой.
|
|
1.6
|
Антенна базовая PROCOM CXL 2-2C VHF 136-174 MHz для диапазона «160 МГц» или аналог с
комплектом крепления.
|
|
1.7
|
Дуплексный фильтр (Дуплексер малогабаритный) типа Amphenol Procom DPF 2/ для диапазона «160 МГц» и «П23»или аналог.
|
|
1.8
|
Грозоразрядник, разъем N(F-F).
|
|
1.9
|
Кабельный ввод с одним отверстием для кабеля диаметром 5-7 мм (устанавливается в отверстие диаметром 16 мм
|
|
1.10
|
Кабельное крепление (для фиксации кабеля диаметром 10-11 мм)
|
|
1.11
|
Кабель питания (Shuko+C13), 3х1.0 мм², 10А, угловая вилка, 3м, цвет черный
|
|
1.12
|
Провод для заземления многопроволочный медный, гибкий, с ПВХ изоляцией желто-зеленого цвета, пониженной горючести, безгалогенный, сечением 1х16 мм2
|
|
1.13
|
Наконечник кабельный кольцевой изолированный (под болт М6), для кабелей с медными жилами сечением до 2,5 мм²
|
|
1.14
|
Мачта алюминиевая сборная трехсекционная 4,5 метра, диаметр 50 мм
|
|
1.15
|
Свинцово-кислотная аккумуляторная батарея, напряжением 12В, емкостью 40Ач
|
|
1.16
|
Мачта алюминиевая сборная трехсекционная 4,5 метра, диаметр 50 мм
|
|
1.17
|
Комплект заземления
|
